Изменение масштаба чертежа - важная операция при работе с технической документацией. Рассмотрим основные методы масштабирования в различных программах и при ручном черчении.
1. Основные понятия масштабирования
| Термин | Определение |
| Масштаб | Отношение размеров на чертеже к реальным размерам |
| Масштаб увеличения | 2:1, 5:1, 10:1 и другие |
| Масштаб уменьшения | 1:2, 1:5, 1:10, 1:100 и другие |

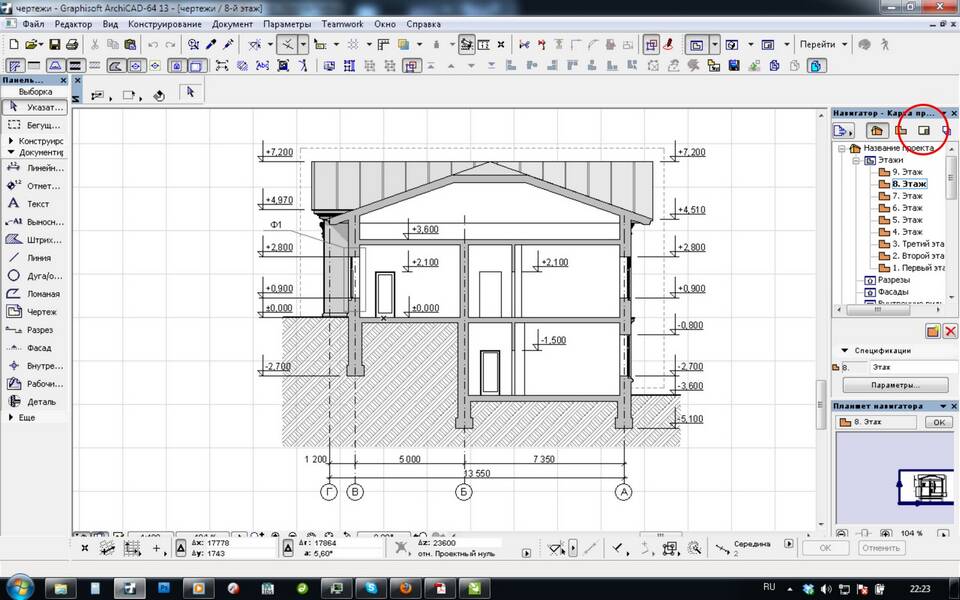

2. Изменение масштаба в CAD-программах
2.1. AutoCAD
- Выделите объекты для масштабирования
- Введите команду SCALE (МАСШТАБ)
- Укажите базовую точку
- Введите коэффициент масштабирования
2.2. Компас-3D
- Откройте свойства чертежа
- Выберите вкладку "Масштаб"
- Укажите нужное значение
- Подтвердите изменения
3. Ручное масштабирование чертежа
| Инструмент | Методика применения |
| Масштабная линейка | Использование специализированного инструмента с несколькими шкалами |
| Метод пропорций | Расчет новых размеров через пропорции |
| Калька с сеткой | Перенос изображения по клеткам в нужном масштабе |
4. Формулы для расчета масштаба
- Коэффициент масштаба = Размер на чертеже / Реальный размер
- Новый размер = Исходный размер × Коэффициент масштаба
- Пересчет размеров между масштабами: M1/M2 = K2/K1
5. Особенности масштабирования различных элементов
5.1. Что масштабируется
- Геометрические формы
- Размерные линии
- Штриховки
5.2. Что не масштабируется
- Текст (в большинстве случаев)
- Толщина линий (при правильной настройке)
- Условные обозначения
6. Стандартные масштабы по ГОСТ 2.302-68
| Тип масштаба | Рекомендуемые значения |
| Уменьшения | 1:2; 1:2,5; 1:4; 1:5; 1:10 и другие |
| Натуральная величина | 1:1 |
| Увеличения | 2:1; 2,5:1; 4:1; 5:1; 10:1 и другие |
7. Частые ошибки при масштабировании
- Игнорирование стандартных масштабов
- Масштабирование без сохранения пропорций
- Забывание пересчитать размерные числа
- Неправильный выбор базовой точки
